Características
- Fechamento automático por mola
- Seção de ruptura para segurança
- Tela filtrante evita que detritos interfiram no fechamento
- Acionamento manual de emergência
Especificações técnicas
| Diâmetro nominal | 4" |
| Vazão de trabalho | 130 m³/h |
| Pressão de abertura | 5 a 8 kgf/cm² (70 a 115 psi) |
| Material | Alumínio fundido |
| Vedação | Viton ou NBR |
| Manutenção | Inspeção trimestral das vedações |
| Peso | 6,6 kg |
| Norma | Anexo H – Portaria INMETRO 134/2022 |
Código
| Código | Descrição |
|---|---|

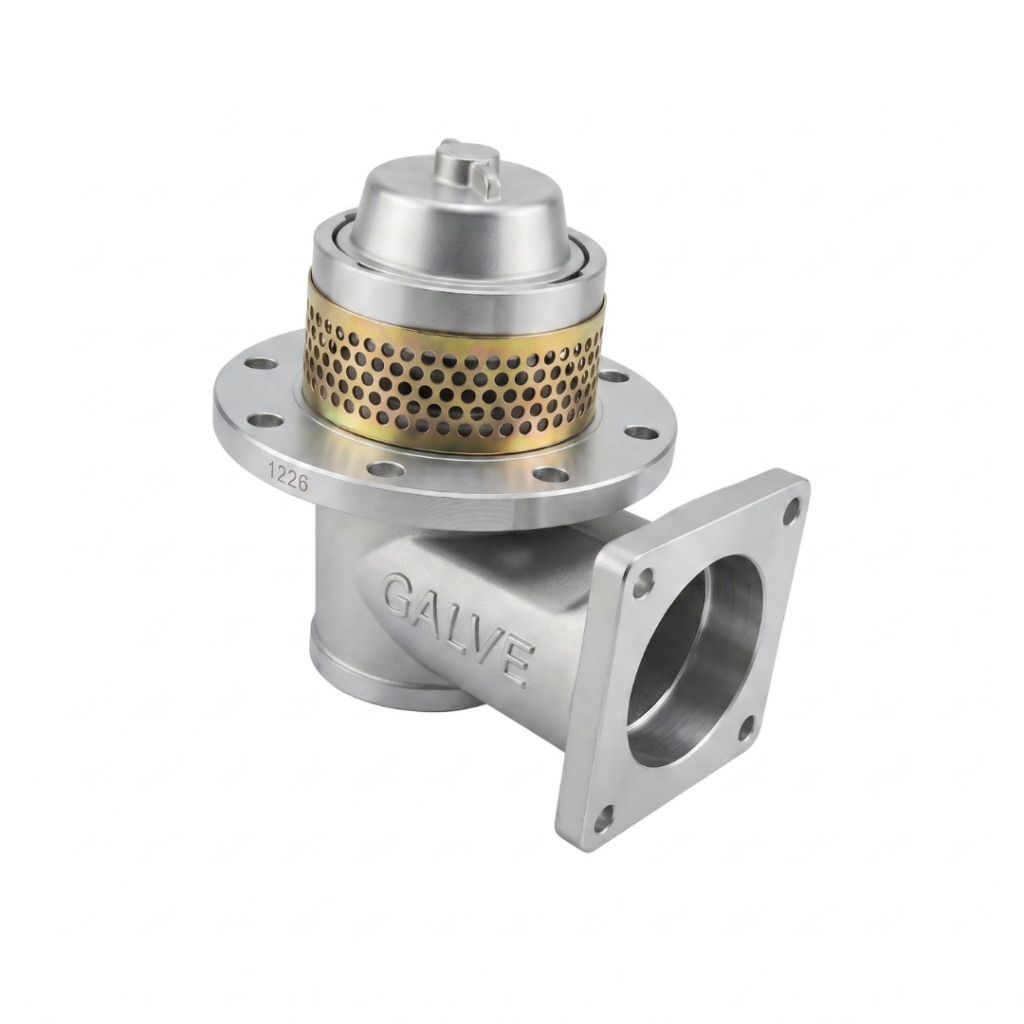

| VAL0018 | Válvula de Fundo Pneumática Baixo Perfil |
Perguntas frequentes
Qual a diferença entre a válvula de fundo pneumática e a mecânica?
A pneumática abre com ar comprimido (5 a 8 kgf/cm², ou 70 a 115 psi) e tem acionamento manual de emergência. A mecânica é acionada por alavancas e cabo de aço. As duas fecham automaticamente por mola.
Para que serve a seção de ruptura?
É uma seção projetada para se romper em caso de quebra, protegendo a sede da válvula.
Quais modelos existem?
A válvula de fundo pneumática 4″ é fabricada em três modelos: Válvula de Fundo Pneumática Padrão (VAL0009), Válvula de Fundo Pneumática Baixo Perfil (VAL0018), Válvula de Fundo Pneumática Multifuros (VAL0014). A multifuros é indicada quando o tanque tinha uma válvula com outra furação: basta girar a válvula até os furos coincidirem.
De quanto em quanto tempo fazer manutenção?
A recomendação é a inspeção trimestral das vedações. A Galve também faz manutenção e recondicionamento de válvulas.
Qual é a garantia?
12 meses para peças fundidas e usinadas e 3 meses para vedações em borracha, contados da nota fiscal.
A válvula atende à norma?
Sim. Atende ao Anexo H da Portaria INMETRO 134/2022.
